名稱：納米等離子體傳感分析儀

品牌：Insplorion

產地：瑞典

型號：芯片

Insplorion提供納米等離子體傳感器，它能夠?qū)鞲衅鞅砻娓浇?lt;30nm）的折射率變化進行超靈敏測量。傳感器可以涂上一系列的材料，可以研究表面化學如何影響分子吸附和薄膜相變等過程。Insplorion還提供各種類型和尺寸的等離子體納米結構，允許用戶對表面形貌/結構如何影響表面過程進行系統研究。

a、NPS非常適合研究表面形貌和/或化學對表面過程的影響。

b、表面化學、結構和曲率影響分子的吸附以及吸附層的結構和組成。

c、有多種傳感器涂層可供選擇，提供了調整表面化學性質的可能性。

d、Insplorion通過改變等離子體納米結構的尺寸和形狀，提供具有不同表面結構和曲率的傳感器。

納米結構傳感器

Insplorion的納米結構傳感器是在當前高水準的潔凈室環境中生產，保證了穩定性、重現性和良好的表面化學控制。納米結構覆蓋整個傳感器區域，在表面形成準隨機的圖案。這些結構具有一致的尺寸和形狀。Insplorion的標準傳感器的納米結構由金制成，但根據要求，還可以提供其他金屬。納米結構可以不加涂層或用薄的頂部涂層覆蓋。

傳感器模型

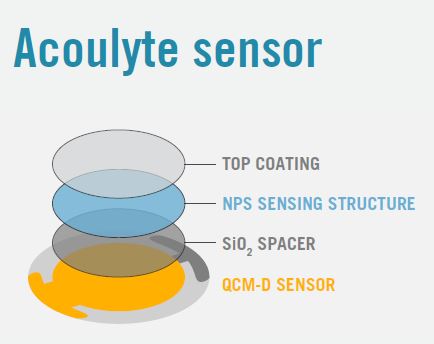

Acoulyte傳感器是在頂部金電極上沉積有SiO₂間隔層的QCM-D傳感器。然后將NPS結構沉積在該層的頂部。如果需要，傳感器表面可以覆蓋一層頂部涂層。Acoulyte傳感器直徑為14mm。NPS傳感結構均勻分布在表面上。

傳感器結構

有兩種標準的傳感器結構，即安裝在表面上的圓盤和嵌入在表面內的圓盤，從而形成一個平面。但根據要求，還有許多其他的結構，如：圓椎體、截椎、洞、球形面粒子、環、孔和井。
